Diseño de aislación sísmica de base en Peñaflor

La NCh433 y la NCh1508 son el punto de partida para cualquier proyecto estructural en Peñaflor. Acá no basta con aplicar un espectro genérico. La zona tiene suelos finos y niveles freáticos altos en varios sectores, lo que cambia por completo la respuesta dinámica. Diseñar aislación sísmica de base en esta ciudad exige un perfil de velocidades de onda de corte real, no uno estimado de la norma. Por eso nuestro laboratorio ejecuta primero un MASW Vs30 para obtener la clasificación sísmica del terreno. Con ese dato se define el tipo de aislador y sus parámetros mecánicos. El objetivo es que el período objetivo de la estructura aislada quede en la zona de desplazamiento reducido del espectro de Peñaflor, no en la meseta de aceleración máxima.

La aislación sísmica de base bien calibrada reduce las aceleraciones de piso en Peñaflor hasta un 70% respecto de una estructura de base fija.

Enfoque y alcance del trabajo

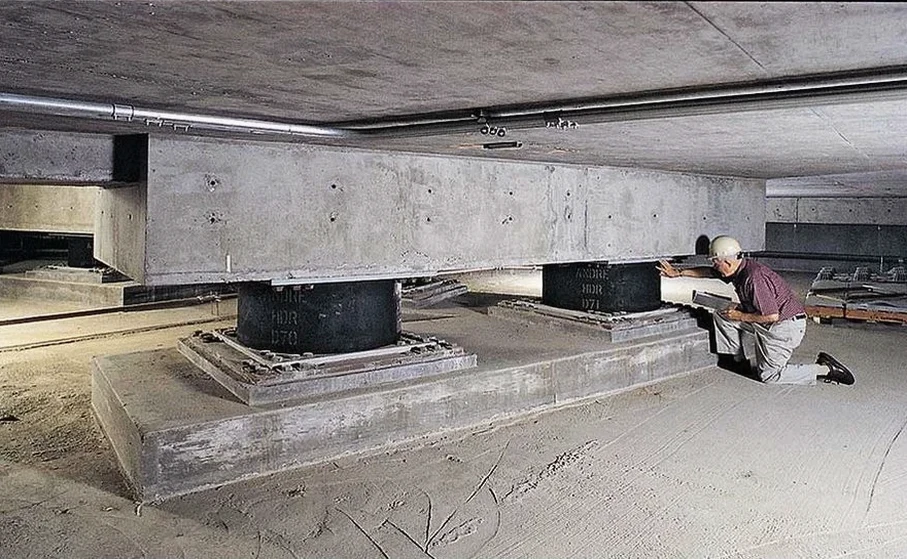

Un error típico que vemos en obra es asumir que un aislador elastomérico con núcleo de plomo sirve para cualquier perfil de suelo. En Peñaflor eso no funciona. La rigidez post-fluencia debe calibrarse con la demanda de desplazamiento que arroja el análisis tiempo-historia con registros chilenos. La aislación sísmica de base que diseñamos pasa por un proceso de calibración iterativa. Primero se define el amortiguamiento equivalente. Luego se afina la rigidez horizontal. Después se verifica el desplazamiento máximo bajo el sismo máximo creíble de la NCh2745. Complementamos este análisis con una microzonificación sísmica cuando el proyecto es de gran envergadura o está cerca de laderas. Cada aislador se modela con comportamiento bilineal y endurecimiento histerético, no linealidades simplificadas.

Factores del terreno local

Peñaflor creció sobre terrazas fluviales del río Mapocho y antiguos canales de regadío. Ese desarrollo dejó rellenos no controlados en varios barrios. Cuando se diseña aislación sísmica de base sobre esos suelos, el riesgo principal es la amplificación de ondas superficiales y el asentamiento diferencial del foso de aisladores. Si el perfil de suelo tiene un contraste de impedancia importante a poca profundidad, la energía sísmica se amplifica justo en el rango de períodos donde trabaja el sistema aislado. Nuestro equipo revisa siempre el perfil de velocidades hasta al menos 30 metros. En zonas con napa freática alta, además evaluamos si hay potencial de licuefacción bajo el sello de fundación.

Parámetros técnicos

Parámetro	Valor típico
Período objetivo de la estructura aislada	2.5 a 3.5 s (típico para suelo C en Peñaflor)
Amortiguamiento equivalente del sistema	15% a 30% según tipo de aislador
Desplazamiento máximo de diseño (DD)	Calculado con espectro NCh1508 + factor de sitio local
Desplazamiento total máximo (DT)	1.2 × DD con torsión accidental (NCh3171)
Rigidez post-fluencia (Kd)	Calibrada para minimizar fuerza cortante basal
Clasificación sísmica del suelo	Vs30 medido in situ (MASW o ReMi)
Normativa de referencia	NCh1508, NCh3171, NCh2369, NCh433

Servicios técnicos vinculados

Campaña geofísica y clasificación sísmica

Medición de Vs30 mediante MASW o ReMi para clasificar el suelo según NCh433 y alimentar el modelo de respuesta local.

Modelación y calibración de aisladores

Análisis tiempo-historia con registros chilenos, calibración de rigidez, amortiguamiento y verificación de desplazamientos según NCh1508.

Verificación estructural del sistema aislado

Diseño de foso de aisladores, interfaz con superestructura y verificación de torsión accidental según NCh3171.

Preguntas comunes

¿Qué norma rige el diseño de aislación sísmica en Chile?

La norma principal es la NCh1508 para diseño sísmico de edificios con aislación. Se complementa con NCh3171 para aisladores elastoméricos y NCh433 para la demanda sísmica general. Para estructuras industriales aplica también NCh2369.

¿Cuánto cuesta un diseño de aislación sísmica de base en Peñaflor?

Un diseño completo, incluyendo campaña geofísica, modelación tiempo-historia y planos del sistema de aislación, suele estar entre $2.020.000 y $3.887.000. El valor final depende de la altura del edificio y la complejidad del perfil de suelo.

¿En qué tipo de suelo conviene usar aislación sísmica en Peñaflor?

En nuestra experiencia, la aislación es especialmente efectiva en suelos tipo C y D de la NCh433, que son comunes en Peñaflor. En suelos muy blandos hay que evaluar con cuidado la amplificación en períodos largos.

¿Qué datos de terreno necesitan para empezar el diseño?

Necesitamos el perfil de Vs30 medido in situ, la estratigrafía del sondaje SPT o CPT, y el nivel freático. Con eso armamos el modelo de respuesta local y empezamos la calibración de los aisladores.
