La NCh1508 establece el método del cono de arena para verificar la densidad in situ, y en Peñaflor este control cobra especial relevancia por la heterogeneidad de los suelos del valle del Mapocho. No basta con compactar; hay que demostrar el grado de compactación alcanzado. El ensayo con cono de arena en Peñaflor permite medir la densidad seca directamente sobre la capa compactada, comparándola con la densidad máxima del laboratorio. En suelos finos de origen aluvial, típicos de la comuna, la humedad de compactación varía rápido y afecta los resultados si no se ejecuta el ensayo en ventanas cortas. Complementamos este control con la granulometría para verificar que el material de préstamo cumple la banda especificada y con los límites de Atterberg para confirmar que la plasticidad del suelo no se desvió durante el acopio. La precisión del método depende de la calibración de la arena normalizada y de la correcta extracción del material del hoyo, dos puntos donde la experiencia del operador marca la diferencia entre un dato válido y uno rechazado por la ITO.
Un grado de compactación del 95% del Proctor Modificado mal verificado puede esconder asentamientos diferenciales que cuestan cinco veces más corregir que controlar.
Factores del terreno local

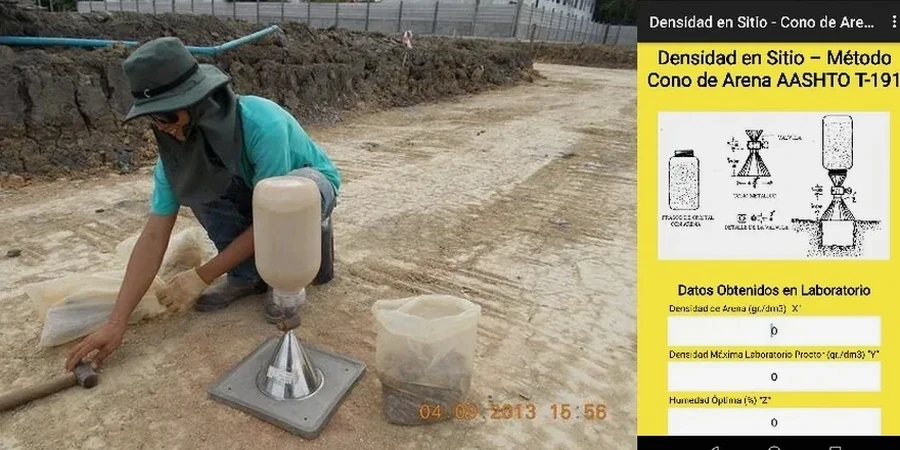

El equipo de cono de arena que desplegamos en Peñaflor incluye el frasco de densidad, la placa base de aluminio con perforación central y el cono metálico de acople rápido. La placa se asienta sobre la superficie nivelada y el cono se fija mediante bayoneta para evitar fugas de arena durante el llenado. La arena calibrada fluye por gravedad desde el frasco hacia el hoyo; la masa de arena que llena el cono y el hoyo se pesa en terreno con balanza digital de 1 g de resolución. En la zona sur de Peñaflor, cercana a los cerros, los suelos contienen bolones dispersos que obligan a descartar puntos donde el TMN supera los 75 mm, porque el método pierde representatividad. Ignorar un control de densidad en rellenos de hasta 1.5 m bajo radieres puede activar asentamientos por colapso cuando las lluvias invernales saturan el material no compactado. La NCh2369 exige para estructuras industriales un control estadístico con mínimo un ensayo cada 250 m² y no menos de 3 por capa. El riesgo no es teórico: en suelos finos de Peñaflor, una compactación deficiente combinada con sismos moderados produce densificación súbita y grietas en pavimentos.
Preguntas comunes
¿Cada cuántos metros cuadrados se debe hacer un ensayo de cono de arena en un relleno masivo en Peñaflor?
La NCh2369 exige al menos un ensayo cada 250 m² y no menos de 3 por capa compactada. En subrasantes viales, el Manual de Carreteras establece un control cada 150 m lineales por pista, alternando carril. Para rellenos bajo fundaciones, la ITO suele reducir la frecuencia a un ensayo cada 100 m² en zonas críticas.
¿Qué precisión tiene el método del cono de arena comparado con el densímetro nuclear?
El cono de arena es un método directo: mide masa y volumen sin correlaciones indirectas. Su precisión depende de la calibración de la arena patrón y de la técnica del operador. En suelos finos homogéneos de Peñaflor, la repetibilidad es de ±1.5% de la densidad seca. El densímetro nuclear es más rápido pero requiere calibración con cono de arena en el mismo material.
¿Cuánto cuesta un ensayo de densidad de campo con cono de arena en Peñaflor?
El rango de precio por punto ensayado está entre $56.000 y $74.000, dependiendo del número de puntos contratados y de la distancia de desplazamiento dentro de la comuna. Para contratos de control estadístico con más de 20 puntos diarios se aplica tarifa reducida.
¿Se puede hacer el cono de arena en suelos con gravas grandes?
El método es aplicable para suelos con tamaño máximo nominal de hasta 50 mm con hoyo de 150 mm de diámetro, y hasta 75 mm con hoyo de 200 mm. Si el material contiene bolones dispersos mayores a 75 mm, como ocurre en algunos sectores de Peñaflor cercanos a los cerros, el método pierde representatividad y se recomienda el reemplazo del material grueso o el uso de métodos volumétricos alternativos con membrana de agua.
¿Qué norma chilena regula el ensayo de cono de arena?
La norma que establece el procedimiento es la NCh1508 Of.2016, que detalla el método del cono de arena para determinar la densidad in situ. La compactación de referencia se rige por la NCh1534/1 (Proctor modificado). El control estadístico en obras industriales debe cumplir la NCh2369, y en edificios habitacionales se remite a la NCh433 para los criterios de aceptación sísmica del suelo compactado.
