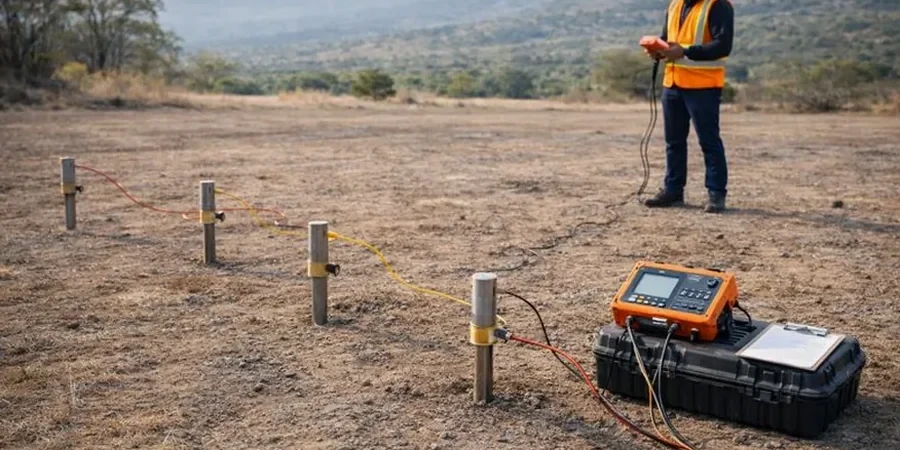

Peñaflor, asentada a 342 msnm sobre los depósitos aluviales del río Mapocho, presenta una geología donde los sedimentos fluviales y las terrazas pleistocénicas alternan con bolsones de arcilla y lentes freáticos colgados. La resistividad eléctrica mediante sondeo vertical (SEV) se convierte aquí en una herramienta indispensable para mapear esas variaciones laterales y verticales, porque un contraste de solo 20 ohm-m entre un estrato arenoso seco y uno saturado puede redefinir la cota de fundación o el diseño de drenajes. El equipo técnico despliega arreglos Schlumberger con apertura AB/2 progresiva hasta 200 metros, calibrando la curva de resistividad aparente in situ y contrastándola con la columna estratigráfica local, lo que permite discriminar horizontes de grava fluvial, intercalaciones arcillosas y el nivel freático con una precisión que los métodos electromagnéticos de frecuencia fija no alcanzan en esta cuenca. Para obras que requieran parámetros de resistencia mecánica además del perfil eléctrico, complementamos la prospección con un sondaje SPT que verifica la compacidad de los estratos identificados en el SEV.
La inversión geoeléctrica 1D con algoritmo de Occam permite resolver hasta 5 estratos con una precisión del 10% en espesor, fundamental en los depósitos multicapa de Peñaflor.
Factores del terreno local
La normativa NCh1508:2014 Geotecnia – Estudios geotécnicos establece la obligatoriedad de caracterizar la estratigrafía del subsuelo antes de cualquier cimentación mayor, y en Peñaflor los depósitos aluviales del Mapocho ocultan paleocanales rellenos de material fino saturado que constituyen trampas de baja resistividad. Un estudio SEV que no alcance la profundidad suficiente o que utilice un espaciamiento electródico inadecuado puede pasar por alto una capa de arcilla expansiva de 2 metros de espesor dentro de un paquete de gravas, generando asentamientos diferenciales que comprometan la estructura. El riesgo se agrava en los sectores cercanos al antiguo trazado del ferrocarril, donde los rellenos antrópicos heterogéneos producen curvas de resistividad con inversiones falsas que requieren un modelado cuidadoso y, a menudo, una calibración con sondeos mecánicos. La supervisión de un geofísico con experiencia en la cuenca del Maipo y el cumplimiento estricto de los procedimientos de adquisición de la norma NCh3171:2010 para ensayos geofísicos reducen la incertidumbre interpretativa a niveles aceptables para el diseño de fundaciones y drenajes.
Preguntas comunes
¿Qué profundidad alcanza un SEV en los suelos de Peñaflor?
Con la configuración Schlumberger estándar y una apertura AB/2 de 200 metros, la profundidad efectiva de investigación alcanza entre 60 y 70 metros en los depósitos aluviales del Mapocho. Si se requiere prospectar acuíferos más profundos, extendemos la línea de emisión hasta AB/2 = 300 m, lo que permite resolver horizontes a 100 metros, siempre que la resistividad del terreno no genere un efecto de pantalla en las capas superiores.
¿Cómo se correlacionan los resultados del SEV con la estratigrafía real?
La correlación se realiza mediante calibración con al menos un sondeo mecánico (SPT o calicata) que proporcione la columna litológica real. El geofísico ajusta la inversión de la curva de resistividad aparente para hacer coincidir las fronteras geoeléctricas con los contactos litológicos observados, asignando valores de resistividad característicos a cada unidad: gravas secas (200-800 ohm-m), arenas saturadas (30-80 ohm-m), arcillas (5-20 ohm-m).
¿Cuál es el costo de un estudio de resistividad eléctrica en Peñaflor?
El precio de un sondeo eléctrico vertical con configuración Schlumberger hasta AB/2 = 200 m se sitúa en el rango de $336.000 a $507.000, dependiendo de la accesibilidad del terreno, la cantidad de puntos de SEV y la necesidad de calibración con sondeos mecánicos. Cada SEV adicional en la misma campaña reduce el costo unitario por economías de escala en el despliegue de campo.
¿Qué normativa chilena regula los ensayos de resistividad eléctrica?
El ensayo SEV se rige por la norma NCh3171:2010 «Métodos geofísicos – Sondeo eléctrico vertical – Procedimiento de medición», que establece los requisitos de adquisición, control de calidad de los datos y presentación de resultados. La interpretación para fines geotécnicos debe enmarcarse en la NCh1508:2014, y para la clasificación sísmica del terreno se utiliza la NCh433 en lo referente a la velocidad de onda de corte estimada a partir de perfiles de resistividad.
