Peñaflor se asienta sobre la terraza fluvial sur del río Maipo, a 342 msnm, con depósitos de gravas arenosas y lentes de limo que definen el comportamiento geotécnico local. La expansión urbana hacia laderas y la construcción de conjuntos habitacionales con subsuelos han multiplicado las excavaciones que requieren contención segura. Aquí el diseño de anclajes activos y pasivos deja de ser una alternativa para convertirse en la solución estructural cuando los muros en voladizo resultan insuficientes. La combinación de niveles freáticos variables entre invierno y verano, sumada a la sismicidad de la zona central, obliga a cálculos que integren la NCh2369 y la NCh433. El equipo técnico aborda cada proyecto con un enfoque que vincula la estabilidad de taludes al dimensionamiento preciso de los elementos anclados, porque un perfil estable en condición estática puede colapsar ante una solicitación sísmica si no se modela la interacción suelo-anclaje con la profundidad adecuada.
Un anclaje bien diseñado en suelo granular de Peñaflor transfiere la carga al terreno sin depender solo de la inyección: la clave está en la longitud del bulbo y el confinamiento efectivo.
Factores del terreno local

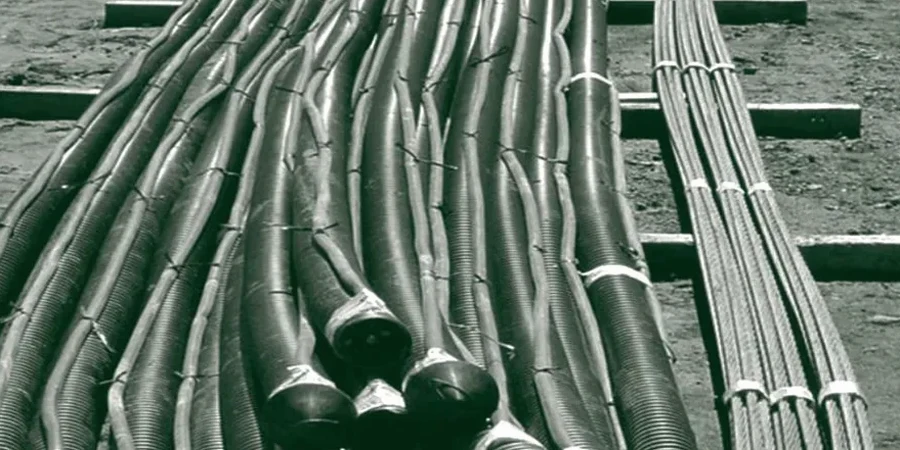

El contraste entre la terraza alta y el cauce del Maipo genera perfiles estratigráficos erráticos en Peñaflor, donde un bulbo de anclaje puede quedar parcialmente dentro de un lente limoso no detectado en campañas someras, reduciendo la capacidad de carga por fuste hasta un 40% respecto al valor estimado en grava limpia. En anclajes activos, la pérdida de tensión por consolidación de estos lentes bajo carga sostenida produce redistribuciones de esfuerzos no previstas en el diseño original. La NCh1508 exige ensayos de recepción en al menos el 5% de los anclajes instalados, pero en terrenos heterogéneos el laboratorio recomienda extender ese control al 10% para cubrir la variabilidad espacial. Otro factor crítico es la corrosión bajo napa en suelos con pH bajo y presencia de sulfatos, frecuente en sectores agrícolas de la comuna donde el riego histórico ha modificado la química del subsuelo; la protección anticorrosiva del acero de pretensado se especifica según la agresividad del medio, con doble vaina corrugada y lechada cementicia de baja permeabilidad.
Preguntas comunes
¿Qué diferencia hay entre un anclaje activo y uno pasivo?
El anclaje activo se tensa después de la inyección aplicando una carga de bloqueo controlada, lo que genera una fuerza estabilizadora inmediata sobre la estructura de contención. El anclaje pasivo, en cambio, no se pretensa: desarrolla su resistencia a medida que el terreno se deforma y moviliza la adherencia a lo largo del bulbo. En Peñaflor, los activos se usan en muros definitivos y los pasivos en excavaciones temporales o refuerzos complementarios.
¿Cuánto cuesta el diseño de anclajes para un proyecto en Peñaflor?
El costo del diseño de anclajes activos o pasivos varía según la cantidad de elementos, la profundidad de perforación y la complejidad del perfil geotécnico. En proyectos típicos de Peñaflor, el rango de honorarios por el diseño completo oscila entre $485.000 y $1.681.000, dependiendo de si se requieren ensayos de arrancamiento previos o modelación numérica con elementos finitos.
¿Qué normativa chilena regula el diseño de anclajes?
La norma principal es la NCh1508, que establece los requisitos para anclajes inyectados en suelos y rocas, incluyendo criterios de diseño, materiales, ejecución y ensayos. Complementan la NCh433 para las solicitaciones sísmicas y la NCh2369 cuando los anclajes forman parte de estructuras industriales. El diseño sísmico es obligatorio dada la clasificación de Peñaflor en zona sísmica 3.
¿Qué ensayos se realizan para verificar un anclaje antes de ponerlo en servicio?
La NCh1508 exige ensayos de investigación, adecuación y recepción. El ensayo de investigación se ejecuta sobre anclajes sacrificables para validar la capacidad última del bulbo en el terreno real de Peñaflor. Los ensayos de recepción se aplican al 5-10% de los anclajes instalados y consisten en ciclos de carga-descarga hasta el 125% de la carga de diseño, midiendo desplazamientos para verificar que la pérdida de tensión no supere el 5% admisible.
